一、工作原理
羅斯蒙特的3051T型壓力變送器集傳感器、電子技術與單隔離膜片設計于一體，實現表壓和J壓測量的校驗量程從0.3到10000psi 。3051T型壓力變送器工作原理：工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中芯的傳感膜片上。3051壓力變送器傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于3051GP壓力變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。3051APJ壓變送器，低壓側始終保持一個參考壓力。傳感膜片的大位移量為0.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容J板檢測傳感膜片的位置。傳感膜片和電容J板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。
二、技術參數
性能優異：精度0.04%
J壓：校驗量程從0.3至10000psi
表壓：校驗量程從0.3至10000psi
不銹鋼與哈氏合金C?過程隔離膜片
灌充液：硅油與惰性油
可選DIN和與壓力反應罐相配的過程相連
復合量程（僅限TG），可測量負壓

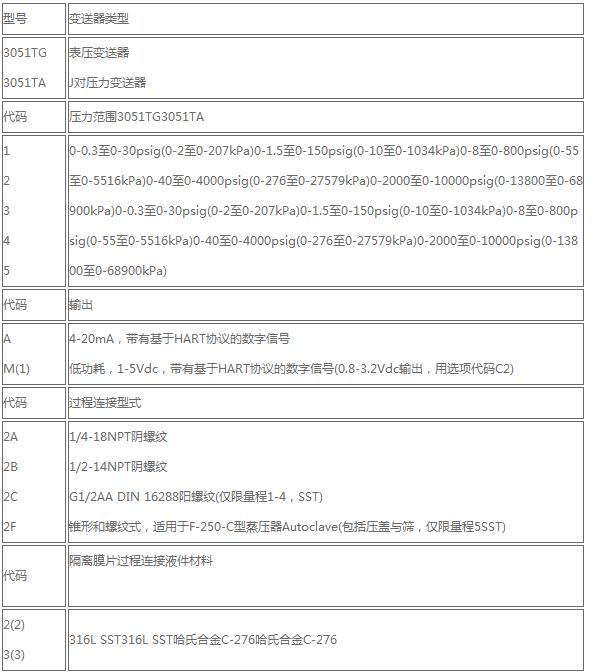

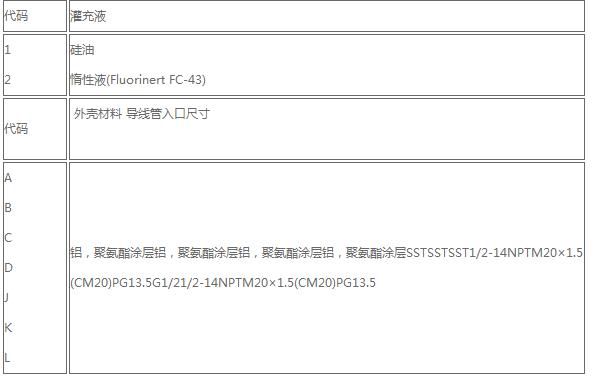

三、羅斯蒙特的3051T型壓力變送器選型
