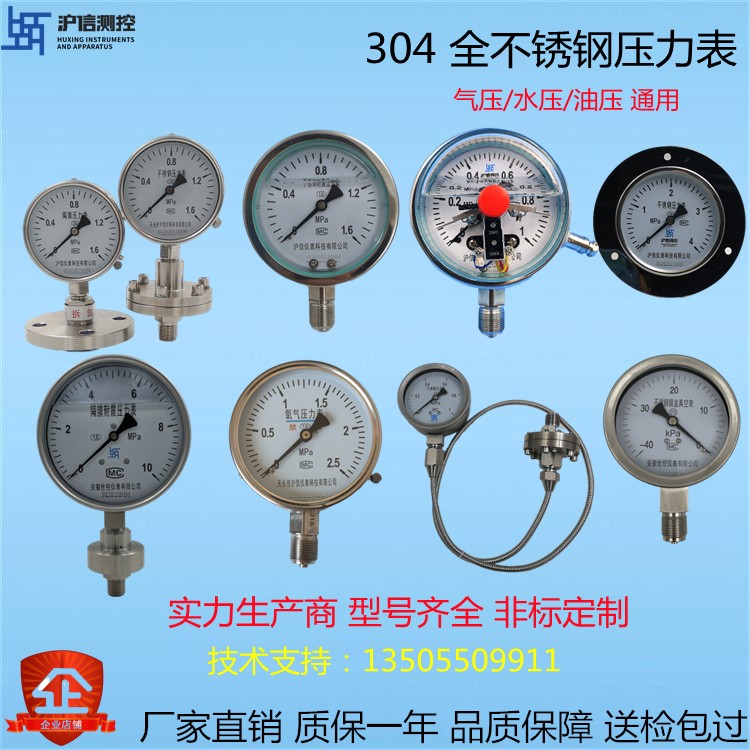

Y-100BF不銹鋼壓力表
Y-100BF不銹鋼壓力表由導壓系統（包括接頭、彈簧管、限流螺釘?shù)龋X輪傳動結構、示數裝置（指針與度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。外殼為氣密型結構，能有效的保護內部機件免受環境和污
Description
Y-100BF不銹鋼壓力表由導壓系統（包括接頭、彈簧管、限流螺釘?shù)龋?、齒輪傳動結構、示數裝置（指針與度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。外殼為氣密型結構，能有效的保護內部機件免受環境和污垢侵入。對于在外殼內充液（一般為硅油或者甘油）的儀表，能夠抗工作環境振動較劇和較少介質壓力的脈動影響。
Y-100BF不銹鋼壓力表主要技術指標:
1、精度等級 :±1.0%;±1.6% ;±2.5%。
2、表殼直徑:60mm;100mm ;150mm ;200mm。
3、表殼材質:304不銹鋼 ，316不銹鋼。
4、表殼形式:安全殼構造，隔板裝置后釋放
5、彈性元件及接頭體材質:304; 316，彈性元件與接頭體氬弧焊接 。
6、機芯材質: 304不銹鋼，316不銹鋼。
7、接頭螺紋:M14×1.5;G1/4; M20×1.5 ;1/2 NPT 等。
8、測量范圍:-0.1~0 MPa或,0.1~160 MPa
9、指針: 普通
10、表玻璃: 有機玻璃、安全型雙層玻璃
11、耐震型充填材質 甘油98%(可選擇硅油、氟油或其它類別)
12、使用環境溫度:
1)-25~70℃(外殼內充液)
2)-40~70℃(外殼內不充液)
13、溫度影響:
不大于0.4%/10℃(使用溫度偏離20±5℃)
14、抗工作環境振動:
V·H·4級(外殼內充液) V·H·3級(外殼內不充液)
測量范圍、等級
表盤直徑 | 測量范圍(MPa) | 精度度等級(%) |
￠60 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 2.5 (1.6) |
￠100 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 1.6 (1.0) |
￠150 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 1.6 (1.0) |
注：括號內的精度等級僅供特殊訂貨。
使用與訂貨須知：
（1）全不銹鋼壓力表不適用于外界有氯、硝酸和過氯化氧等強化劑環境。
（2）儀表外殼需噴涂PTEE聚四氟乙烯涂層時，訂貨時注明。
（3）接頭螺紋如需特殊要求時請說明。
（4）全不銹鋼壓力表分普通型和耐震型，結構形式參照YN系列耐震壓力表一欄。
（5）訂貨請說明名稱、型號及測量上限。
